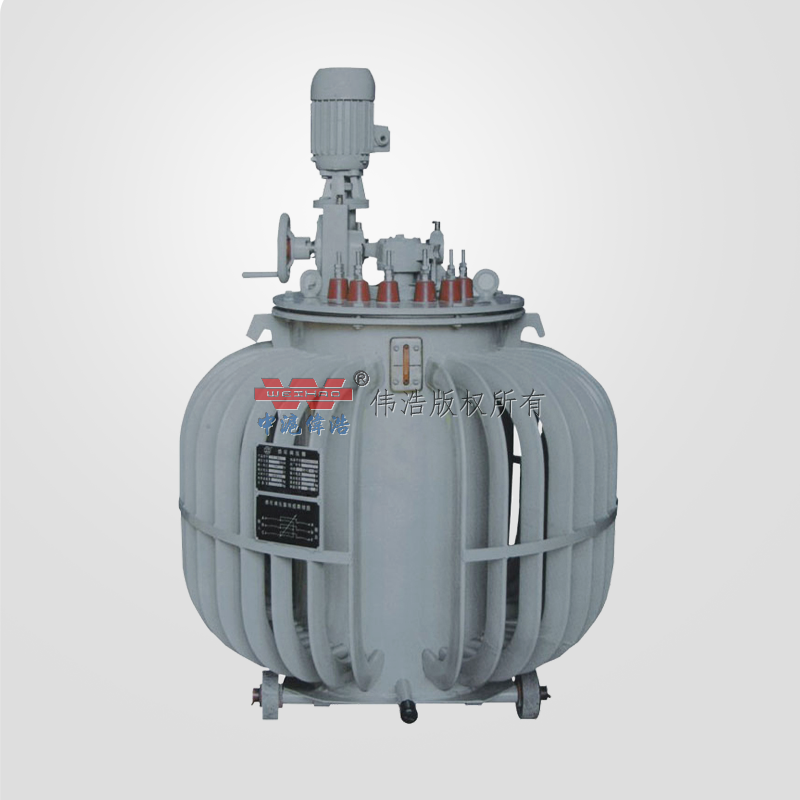

TSJA油浸式感应调压器
- 所属类别：TSJA无触点油式调压器
- TDJA、TSJA高压大容量感应调压器适应规模化、产业化、集约化大生产的场需求研制开发的，产品具有容量大，损耗低、效率高。调压波型好、调压范围大无触点调压，长期可靠运行的特点，不需经过配变设备，可直接高压输入、高压输出。广泛应用于大型电机、水泵试验、玻璃制造、化工系统、整流设备、塑料机械、铁路信号、电炉、纺织印染、国防工程科研究等领域。是理想的调压、调温、调速、调功、调光的大型交流电源。
- 咨询热线：021-57715555 13817716438
产品概述
TDA、TSA高压大容量感应调压器适应规模化、产业化、集约化大生产的场需求研制开发的，产品具有容量大，损耗低、效率高。调压波型好、调压范围大无触点调压，长期可靠运行的特点，不需经过配变设备，可直接高压输入、高压输出。广泛应用于大型电机、水泵试验、玻璃制造、化工系统、整流设备、塑料机械、铁路信号、电炉、纺织印染、国防工程科研究等领域。是理想的调压、调温、调速、调功、调光的大型交流电源。
型号及其含义
产品特点
★无触点调节，使用寿命长：
★适用于各种性质的负载：
★过载能力强：
★运行可靠，使用、维护方便。
安装使用与维护
1、电源电压应符合调压器铭牌上的输入电压；
2、调压器必须良好接地，以保证安全；
3、使用时应经常注意输出电流不超过额定值，否则易使调压器寿命降低，甚至烧毁；
4、使用时应缓慢均匀地旋转手轮，以免引起电刷损坏或产生火花；
5、应经常检查调压器的使用情况，如发现电刷磨损过多、缺损、应及时损换同种规格的电刷，并用零号砂纸垫在电刷下面转动手轮数次，使电刷底面磨平，接触良好，方可使用；
6、线圈与电刷接触的表面，应经常保持清洁，否则易加大火花而烧坏线圈表面。如发现线圈表面烧有黑色斑点，可用棉纱沾酒精擦去，直到表面斑点除去为止；
7、从电源接至调压器，调压器接到负载的导线和导线端子应接触良好并能通过调压器额定电流；
8、搬动调压器时不得用手轮，而应用提手或将整个产品提起移动；
9、调压器需要横装大面板上或立装在其它底座上时可利用调压器底座的安装孔加以固定；
10、调压器经常保护清洁不允许有水滴，油污等落入调压器内部，调压器须定期停电除去内部积聚的尘埃
尺寸及技术参数：
TDJA、TSJA油浸式调压器
| 型号 |
额定容量 (KVA) |
相数 |
频度 (HZ) |
额定输入电压 (V) |
额定输出电压 (V) |
额定输出电流 (A) |
外形尺寸 (cm) |
重量 (Kg) |
冷却方式 | 备注 |
| TDJA-20 | 20 | 单相 | 50 | 220 | 550 | 40 | φ88×130 | 420 | 油浸自冷 | 需不同输出电压可另外设计 |
| 380 | 650 | 30.8 | ||||||||
| TDJA-31.5 | 31.5 | 220 | 550 | 63 | φ88×130 | 450 | ||||
| 380 | 650 | 48.5 | ||||||||
| TDJA-40 | 40 | 220 | 550 | 80 | φ98×147 | 650 | ||||
| 380 | 650 | 61.5 | φ88×130 | |||||||
| TDJA-50 | 50 | 220 | 550 | 100 | φ98×147 | 750 | ||||
| 380 | 650 | 76.9 | 650 | |||||||
| TDJA-65 | 65 | 220 | 550 | 126 | φ133×147 | 750 | ||||
| 380 | 650 | 100 | ||||||||
| TDJA-75 | 75 | 220 | 550 | 150 | φ133×147 | 1200 | ||||
| 380 | 650 | 115.5 | ||||||||
| TDJA-100 | 100 | 220 | 550 | 200 | φ105×166 | 1150 | ||||
| 380 | 650 | 154 | ||||||||
| TDJA-150 | 150 | 220 | 550 | 300 | φ127×171 | 1600 | ||||
| 380 | 650 | 231 | ||||||||
| TDJA-200 | 200 | 220 | 550 | 400 | φ142×171 | 1700 | ||||
| 380 | 650 | 308 | ||||||||
| TSJA-30 | 30 | 三相 | 50 | 380 | 420 | 41.2 | φ88×130 | 465 | ||
| 380 | 650 | 26.6 | ||||||||
| TSJA-50 | 50 | 380 | 420 | 68.7 | φ98×147 | 720 | ||||
| 380 | 650 | 44.5 | φ98×130 | 450 | ||||||
| TSJA-75 | 75 | 380 | 420 | 103 | φ113×147 | 720 | ||||
| 380 | 650 | 66.6 | ||||||||
| TSJA-80 | 80 | 380 | 420 | 110 | φ113×147 | 810 | ||||
| 380 | 650 | 71.1 | ||||||||
| TSJA-100 | 100 | 380 | 420 | 137 | φ113×147 | 810 | ||||
| 380 | 650 | 89 | 720 | |||||||
| TSJA-150 | 150 | 380 | 420 | 206 | φ120×166 | 1300 | ||||
| 380 | 650 | 133 | ||||||||
| TSJA-200 | 200 | 380 | 500 | 230.9 | φ127×171 | 1600 | ||||
| 380 | 650 | 178 | φ135×166 | 1300 | ||||||
| TSJA-250 | 250 | 380 | 500 | 289 | φ142×171 | 1800 | ||||
| 380 | 650 | 222 | ||||||||
| TSJA-315 | 315 | 380 | 500 | 363.7 | φ138×228 | 2850 | ||||
| 380 | 650 | 280 | ||||||||
| TSJA-400 | 400 | 380 | 500 | 461.9 | φ153×228 | 2950 | ||||
| TSJA-500 | 500 | 380 | 500 | 577 | φ153×228 | 3250 |
使用环境
1、周围温度为-5℃~+40℃；
2、海拔高度不超过2000米；
3、周围空气最大相对湿度90%(温度为+25℃时)；
4、电源电压波形为正弦波或近似于正弦波；
5、无蒸气、化学性沉积、灰尘、污垢及其它有害侵蚀性介质；
6、无严重的振动和颠簸；
