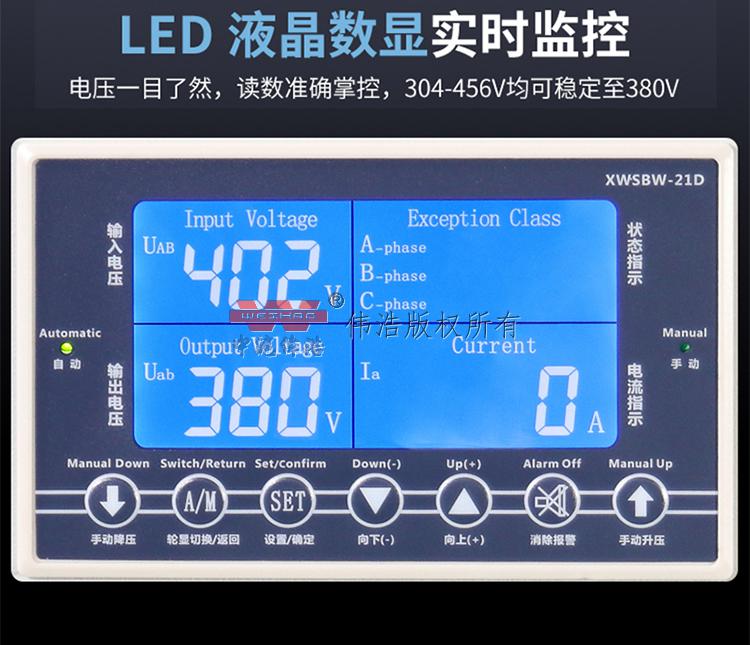

SBW-Z智能型数显补偿式电力稳压器
- 所属类别：SBWDBW补偿式稳压器
- SBW、DBW系列单、三相全自动补偿式电力稳压器，是本公司引进吸收西欧先进技术，同时结合我国国情，为稳定交流电压而设计，当外界的供电网络电压波动或负载变化而造成电压波动时，能自动保持输出电压的稳定。本系列产品与其它型式的稳压器相比，具有容量大、效率高、无波形畸变、电压调节平稳等优点，适用负载广泛，能承受瞬时超载，可长期连续工作，手动/自动随意切换，没有过压、过流、缺相、相序保护及机械故障自动保护
- 咨询热线：021-57715555 13817716438
产品说明
产品性能 SPECIFICATIONS
|
输入电压 Input voltage |
单相Single phases：175V-265V 三相四线 Three phases four-line 175V-265V（相电压 phases voltage） 300V-456V（线电压Linevoltage） |
输出电压 Output voltage |
单相 Single phases：220V; 三相 Three phases：380V; |
|
输出精度 Output deviance |
1-5%（可调 Adjustable） |
频率 Frequency |
50Hz/60Hz |
|
效率 Efficiency |
≥95%(功率等级50kvA上) (Power>50kVA) |
响应速度 Response time |
≤1.5S |
|
环境温度 Ambient temperature |
-10℃～+40℃ |
绝缘电阻 Insulation resistance |
≥5MΩ |
|
过载能力 Overload |
二倍额定电流，维持１分钟 Double rated current, one min. |
波形失真 Waveform distortion |
无附加波形失真 Non-lack fidelity wareform |
| 保护功能 | |||
工作原理
稳压器由补偿电路、接触调压器、电压检测电路、回中电路、伺服电机空电路及减速传动结构，主回路开关操作电路、电压、电流测量及保护电路组成。三相、单相电气原理图如下
外型尺寸、包装 OUTLINE & PACKING
|
型号规格 Model |
输出功率 Output power (kVA) |
产品尺寸 Outline (cm) |
净重 Weight(kg) |
| SBW-50K | 50 | 80 x 54 x 135 | 250 |
| SBW-60K | 60 | 80 x 54 x 135 | 255 |
| SBW-100K | 100 | 80 x 60 x 150 | 357 |
| SBW-150K | 150 | 100 x 70 x 170 | 482 |
| SBW-180K | 180 | 100 x 70 x 170 | 515 |
| SBW-200K | 200 | 100 x 70 x 170 | 562 |
| SBW-225K | 225 | 110 × 80 × 180 | 670 |
| SBW-250K | 250 | 110 × 80 × 180 | 710 |
| SBW-300K | 300 | 110 × 80 × 200 | 755 |
| SBW-320K | 320 | 110 × 80 × 200 | 810 |
| SBW-400K | 400 | 100 × 80 × 200/2柜 | 1175 |
| SBW-500K | 500 | 100 × 80 × 200/2柜 | 1510 |
| SBW-600K | 600 | 100 × 80 × 200/2柜 | 1790 |
| SBW-F-800K | 800 | 85 × 120 × 200/3柜 | 2750 |
| SBW-F-1000K | 1000 | 85 × 120 × 200/3柜 | 2780 |
| SBW-F-1200K | 1200 | 85 × 120 × 200/3柜 | 4050 |
| SBW-F-1600K | 1600 | 135 × 130 × 220/4柜 | 5500 |
| SBW-F-2000K | 2000 | 135 × 130 × 220/4柜 | 7050 |
注：可根据客户要求订做各种输入电压范围！
