三相干式隔离变压器
- 所属类别：WSG三相干式隔离变压器
- 新型三相干式隔离变压器主要采用初级绕组,次级绕组.可以按要求增加屏蔽隔离层,散热效果好,使用寿命长,噪音低,规格齐全,符合60076ECM标准.
- 咨询热线：021-57715555 13817716438
产品概述
我公司多年来采用优质材料和工艺技术专业生产160V到600KVA之间，SG系列三相干式变压器，是我司参照同类产品最新研制开发数控、激光系统用变压器，尤其160VA-16KVA之间的三相干式变压器，它们的外形和安装尺寸已经标准化。
SG系列三相干式变压器广泛适用于50～60Hz，输入、输出电压不超过3300V的各种三相供电场合，产品的各种输入、输出的电压高低、联接组别、调节抽头的多少及位置（一般为±5%）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。
ZSG系列三相干式整流变压器供整流设备、整流后作充电、电压调节及直流电源之用。
型号及其含义
SG三相干式隔离变压器 SBK三相干式变压器相关参数如下
•额定容量：1kVA~1600kVA
•额定电压：1140V、660V、480V、460V、415V、380V、220V、208V、200V、110V等
•额定频率：50Hz、60Hz•联结组别：Y，yn0、Y，d11、D，yn11等
•防护等级：IP00、IP20、IP62
•绝缘等级：B级、F级、H级
SG三相干式隔离变压器 SBK三相干式变压器结构特征
SG系列三相干式变压器的铁心采用优质冷轧硅钢片叠制而成，根据绝缘等级的不同，整体浸渍不同绝缘等级的绝缘漆，能有效降低变压器噪声，减少盐雾，霉菌等对变压器的影响。根据防护等级的不同，变压器箱体由优质钢板制成，结构上既充分考虑空气流通，又能有效地起到防护作用，变压器接线电缆也很方便连接，设计充满人性化。可根据用户要求安装电压电流表、电源指示灯、塑壳断路器等。
SG三相干式隔离变压器 SBK三相干式变压器订货须知
•产品型号
•额定容量
•额定电压
•联结组别
•工作方式
•绝缘等级
•防护等级
•其它特殊要求在技术协议中再行规定。
外形及安装尺寸

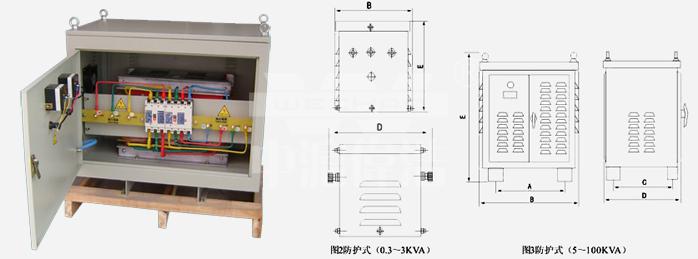

SG、ZSG、SBK的外形及安装尺寸图见下表及图1、图2、图3
| 型号 |
容量 (KVA) |
输出电压 (V) |
联接组别号 |
外形尺寸 (mm) |
安装尺寸 | ||||||||||
| 输入 | 输出 | 开户式 | 防护式 | 开户式 | 防护式 | K×J | |||||||||
| Bmax | Dmax | Emax | Bmax | Dmax | Dmax | A±5 | C±5 | A±5 | C±5 | ||||||
| SG、ZSG、SBK-0.15 | 0.15 |
660 400 380 220 |
380 220 110 36 |
Y/yno(Y/yo) Y/d(Y/) D/Y(△/Y) Y/d(△/△) |
200 | 105 | 140 | 260 | 180 | 160 | 125 | 77 | 8×16 | ||
| SG、ZSG、SBK-0.3 | 0.3 | 180 | 110 | 180 | 260 | 180 | 160 | 75 | 70 | ||||||
| SG、ZSG、SBK-0.5 | 0.5 | 180 | 115 | 180 | 260 | 200 | 120 | 75 | 75 | ||||||
| SG、ZSG、SBK-0.75 | 0.75 | 230 | 130 | 200 | 260 | 250 | 260 | 110 | 85 | ||||||
| SG、ZSG、SBK-1 | 1 | 230 | 140 | 200 | 315 | 200 | 260 | 110 | 90 | ||||||
| SG、ZSG、SBK-1.5 | 1.5 | 230 | 155 | 200 | 355 | 290 | 280 | 110 | 105 | 10×12 | |||||
| SG、ZSG、SBK-2 | 2 | 270 | 165 | 250 | 180 | 130 | |||||||||
| SG、ZSG、SBK-2.5 | 2.5 | 270 | 175 | 250 | 370 | 290 | 300 | 180 | 140 | ||||||
| SG、ZSG、SBK-3 | 3 | 270 | 185 | 250 | 180 | 150 | |||||||||
| SG、ZSG、SBK-4 | 4 | 300 | 180 | 285 | 510 | 400 | 550 | 200 | 140 | 420 | 220 | ||||
| SG、ZSG、SBK-5 | 5 | 300 | 200 | 285 | 200 | 155 | |||||||||
| SG、ZSG、SBK-10 | 10 | 370 | 210 | 240 | 560 | 430 | 600 | 265 | 160 | 470 | 230 | Φ12 | |||
| SG、ZSG、SBK-15 | 15 | 420 | 245 | 390 | 600 | 440 | 620 | 310 | 180 | 580 | 240 | ||||
| SG、ZSG、SBK-20 | 20 | 540 | 320 | 450 | 650 | 440 | 650 | 340 | 185 | 770 | 300 | ||||
| SG、ZSG、SBK-30 | 30 | 540 | 380 | 480 | 870 | 500 | 780 | 340 | 210 | ||||||
| SG、ZSG、SBK-40 | 40 | 750 | 350 | 520 | 960 | 550 | 810 | 420 | 170 | 870 | 350 | ||||
| SG、ZSG、SBK-50 | 50 | 180 | |||||||||||||
| SG、ZSG、SBK-60 | 60 | 800 | 450 | 650 | 1000 | 810 | 810 | 420 | 195 | 900 | 350 | ||||
| SG、ZSG、SBK-80 | 80 | 205 | |||||||||||||
| SG、ZSG、SBK-100 | 100 | 860 | 450 | 650 | 1050 | 810 | 810 | 420 | 220 | 960 | 350 | ||||
| SG、ZSG、SBK-125 | 125 | 860 | 500 | 700 | |||||||||||
| SG、ZSG、SBK-160 | 160 | 950 | 600 | 800 | |||||||||||
| SG、ZSG、SBK-200 | 200 | 1000 | 680 | 850 | |||||||||||
| SG、ZSG、SBK-250 | 250 | 1050 | 700 | 850 | |||||||||||
★空格未注尺寸，按用户要求特定，所列尺寸供参考：输出电流大于300A的产品为特殊定位产品，产品尺寸会相应改变。
★表中所列的额定输入，输出电压根据需要可以任意组合。
★表中所列的电压和尺寸，可根据用户要求协商确定。
使用条件
1、适用海拔高度：≤5000m
2、环境温度：-15℃～+45℃
3、相对湿度：≤90%
4、安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。
5、凡不符合上述使用条件的，应与我们协商确定。
